2017 年四月，微信正式推出了小程序码。本文将为你剖析更多关于小程序码的技术细节。

小程序码的前世

初见小程序码，犹如一朵盛开的菊花。

其实这种脑洞大开的异形码并非微信首创，Facebook、kik、snapchat 等公司都研发了自己体系的码。

从设计的图形上，我们把上述方案简单分成：

• 平面类 如 qrcode ,snapchart code

• 环状类 如 fb code,kik code,

考虑到专利风险，又要兼顾优雅美观，我们最终选择放射状作为我们的 base 方案，也就是最后面世的“菊花码”。

小程序码的构成

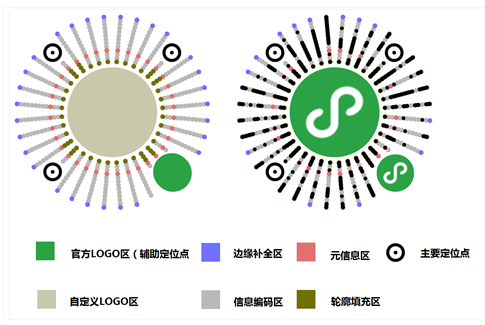

小程序的 3 个“牛眼”用来定位，放射线条编码信息，这是一个大家都懂的原理。但”麻雀虽小，五脏俱全“，小程序码与 QRCode 类似，同样包含了定位区，编码信息区，元信息区等部分，除此以外，我们还加入了自定义 Logo 区，下面让我们来解剖一下小程序码。

如何生成一个小程序码

”万丈高楼平地起“，那小程序码是如何一砖一瓦构建起来的呢？我们以一个实例来演示小程序码的生成 。

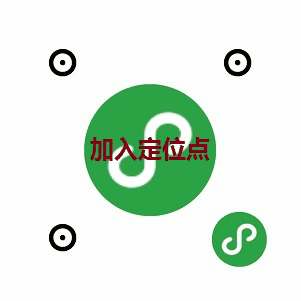

1 .定位点

定位点主要用于标记小程序码的大小及在图中的位置，与 QRCode 类似,我们采用了 3+1 的方案，3 个主定位点加一个辅助定位点。可以发现，定位点的对角连线交点刚好是码的圆心，3 个主定位点又刚好组成一个等腰直角三角形。以上的特征，非常有利于定位识别。

2 .信息编码区

我们会把原始编码的字符串，转换成 01 的序列，再加入纠错码，得到最终 01 序列。我们只需要把 01 序列按一定的编码路径，填充到信息编码区的方格中即可(0 为白，1 为黑)。小程序在图案编码阶段，也是按点编码的的，并没有线的概念。

3 .掩码图案

填充好编码区之后，我们发现图案与设计稿大相径庭，并没有发射状线条的感觉。究其原因，是因为黑色点过于稀疏。所以我们还要做 mask,加上掩码图案。

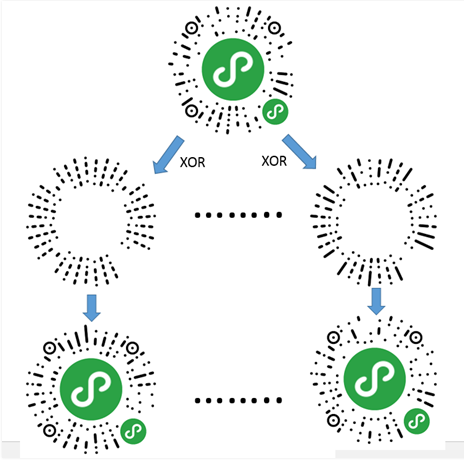

mask 的原理其实就是拿一个掩码图案与原图做 XOR 操作，在解码阶段，再做一次 XOR 操作，两次 XOR 操作，我们得到了原始的数据区。

我们按照一定的规则，预先设定了 32 种 mask 模板。在码生成阶段，会寻找一个最佳的 mask,让我们的黑白分布更具线条感。mask 完成后，我们得到了下面的效果图。

4 .元信息区

前面我们提到，小程序码分为多个版本，每个版本有 4 个纠错 Level,同时 mask 阶段又有一个独特的 mask id。这些信息，我们称之为元信息，需要独立编码到图案中，并且本身具备纠错能力。

至此，我们已经把所有必不可少的信息写入到图案中，码本身已经是可识别的了。为了让整体更加美观，需要对内外圈再进行一些处理。

5 .轮廓填充区

为了凸显 logo 的形状，我们在内圈留了一些区域作为轮廓填充区。

6 .边缘补全区

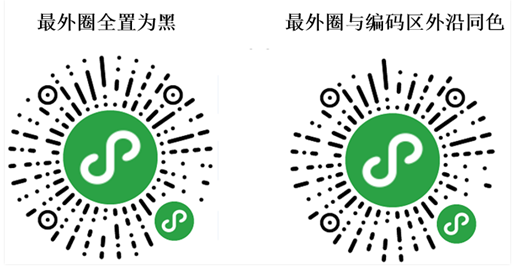

最外圈也不带有编码信息，用于勾勒图案的轮廓，总体上我们有以下两种方案

方案一更突出图案更加圆的特点，但方案二可以让线条显得更加错落有致，也是我们的最终选择。

可扩展

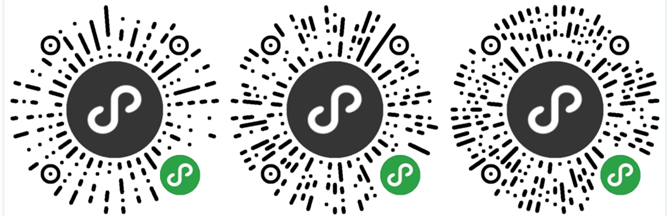

• 为了让小程序码在编码容量上的需求，我们设计了 36 线，54 线，72 线三种版本，每个版本支持由低到高 L，M，Q，H 四种纠错等级，分别能纠错 10%，15%，25%，35%的信息。

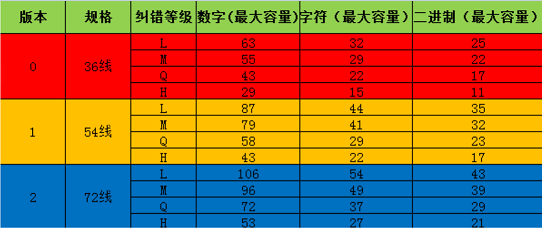

• 不同的版本，在不同的纠错 Level 下，采用不同的字符集，其最大编码容量如下

编后语

从小程序码设计上，有以下几个特点

• 高识别度 保留最核心的中间区域给使用者自定义，让每个品牌商都有自己的专属码

• 高容错 实际应用中，大部分 QRCode 由于中间部分被 logo 覆盖，有效编码区域丢失。而小程序码是无损的，在相同纠错等级的情况下，容错性更高。

• 更安全 QRCode 由于其开放性，容易成为“病毒”的温床。而小程序码采用完全私有的协议，只有微信可以生成，也只有微信可以解码，用户可以放心的打开扫一扫。

最后我们再通过下图，感受一下小程序码这朵“菊花”绽放的过程。
